01

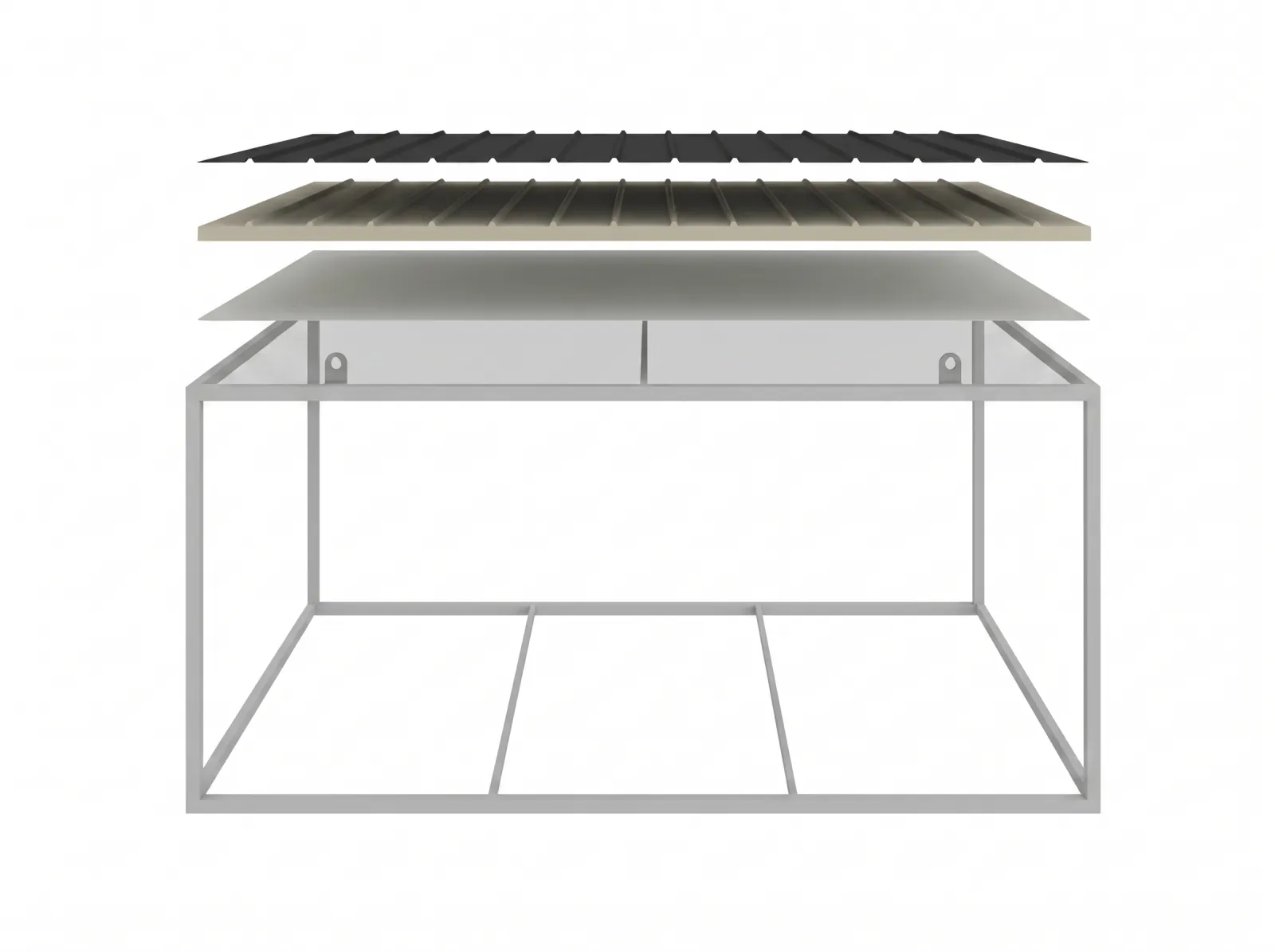

Dach
Trapezblech · PIR 120 mm · Dampfsperre · Stahlrahmen. Pultdach mit 10 cm Gefälle und innenliegender Entwässerung.
Technik
Stahlrahmen oder selbsttragend?
Beide Bauweisen erreichen dieselben Dämmwerte und dieselbe Ausstattung. Der Unterschied liegt im Gewicht, in der Bodensteifigkeit und darin, wie oft das Modul versetzt werden soll.
| Typ S · selbsttragend | Typ R · mit Stahlrahmen | |
|---|---|---|
| Steifigkeit | Über Wand- und Bodenpaneele, ausgelegt für dauerhafte Aufstellung | Umlaufender Rahmen 100 × 50 × 3 mm, verwindungssteif |
| Leergewicht (9 × 3 m) | ca. 2,4 t | ca. 3,1 t |
| Versetzhäufigkeit | Gelegentlich, mit Kran und Traverse | Häufig, kranbar an vier Eckpunkten |
| Untergrund | Ebene Bodenplatte oder Punktfundamente, Toleranz ± 10 mm | Punktfundamente genügen, Toleranz ± 25 mm |
| Maximale Baulänge | bis 9,00 m | bis 13,00 m |
Tabelle seitlich wischen, um alle Spalten zu sehen.
| Anwendung | Bauweise |
|---|---|
| Ganzjähriges Wohnen | Typ S |
| Baustellenbüro | Typ R |
| Ferienhaus, dauerhaft aufgestellt | Typ S |
| Mietflotte, häufig versetzt | Typ R |
Tabelle seitlich wischen, um alle Spalten zu sehen.
Aufbau
Die drei Hüllflächen
Dach, Wand und Boden werden im Werk als geschlossene Paneele gefertigt und erst auf der Baustelle zusammengeführt.
02
Wand
Fassadenplatte · PIR 120 mm · Innenbeplankung · Stahlrahmen. Kassettenblech 0,5 mm in der gewählten RAL-Farbe.
03
Boden
Vinyl oder Laminat · OSB-Platte · PIR 120 mm · verzinkte Blechunterseite. Durchlaufende Paneele, ohne Stoßfugen.
Dämmung
U-Werte und Dämmstärken
Größere Dämmstärken sind als Aufpreisoption erhältlich — der U-Wert sinkt entsprechend. PIR 160 mm verlängert die Produktionszeit auf bis zu zwölf Wochen.
| Dämmstärke PIR | U-Wert | Ausführung |
|---|---|---|
| 100 mm | 0,23 W/m²K | serienmäßig |
| 120 mm | 0,19 W/m²K | serienmäßig |
| 140 mm | 0,16 W/m²K | Aufpreisoption |
| 160 mm | 0,14 W/m²K | Aufpreisoption |
Tabelle seitlich wischen, um alle Spalten zu sehen.
| Bauteil | Dämmung | U-Wert |
|---|---|---|
| Wand | PIR 120 mm | 0,19 W/m²K |
| Dach | PIR 120 mm | 0,19 W/m²K |
| Boden | PIR 120 mm | 0,21 W/m²K |
| Eingangstür | Stahl, gedämmt | 1,6 W/m²K |
| Fenster | PVC, zweifach verglast, RC1 | 1,3 W/m²K |
Tabelle seitlich wischen, um alle Spalten zu sehen.
Serienwerte und GEG
Die Serienwerte von 0,19 W/m²K für Wand und Dach liegen innerhalb der GEG-Anforderungen für Neubauten. Für dauerhaftes Wohnen genügt PIR 120 mm in den Wänden und 120 mm im Dach, sofern eine konstante Wärmequelle vorhanden ist.
Installation
Elektro, Wasser, Heizung
Alle Leitungen werden im Werk verlegt und hinter Beplankung oder Schränken geführt. Vor Ort bleiben nur die Hausanschlüsse.
- Elektroinstallation 230 V, 6 Stromkreise
- Verteilerkasten mit FI-Schutzschalter
- LED-Deckenleuchten in allen Räumen
- Steckdosen und Schalter aufputz (Comfort) oder unterputz (Premium)
- Warmwasserboiler 40 l
- Elektroheizkörper 1 kW je Raum
- Netzwerkdosen — Büromodule serienmäßig 4 ×
- Drehstromanschluss 400 V auf Anfrage
Nagetierschutz
Die Unterseite der Bodenplatte ist vollflächig mit verzinktem Blech geschlossen, alle Durchdringungen sind abgedichtet.
Maße
Toleranzen und Grenzwerte
Alle Angaben sind Rohbaumaße, ohne Fassadenaufbau.
| Position | Wert |
|---|---|
| Außenmaßtoleranz | ± 20 mm |
| Untergrund Typ S · selbsttragend | ± 10 mm |
| Untergrund Typ R · Stahlrahmen | ± 25 mm |
| Zuschlag durch Premium-Fassade, Dachüberstand oder Außenrollläden | bis 120 mm |
| Baulängen | 6,0 – 13,0 m |
| Baubreiten | 3,0 · 3,5 · 4,0 m |
| Dachgefälle Pultdach | 10 cm |
Tabelle seitlich wischen, um alle Spalten zu sehen.
Service
Baurecht & Genehmigungen
Fünf Fragen, die vor jedem Projekt geklärt werden — und die Unterlagen, die wir dafür mitliefern.
Wann ist eine Baugenehmigung erforderlich?
Dauerhaft genutzte Wohn- und Bürogebäude sind genehmigungspflichtig, unabhängig von der Bauweise. Maßgeblich sind Nutzung, Aufstelldauer und Grundfläche — nicht die Tatsache, dass es sich um ein Fertigmodul handelt.
Worin unterscheiden sich die Bundesländer?
Jedes Bundesland hat seine eigene Landesbauordnung. Die Grenzwerte, unterhalb derer keine Genehmigung erforderlich ist, liegen je nach Land zwischen 10 und 75 m³ umbautem Raum und gelten meist nur außerhalb ausgewiesener Wohngebiete.
Gilt das Modul als fliegender Bau?
Nur wenn Aufstellung und Rückbau von vornherein befristet sind — typisch für Baustelleneinrichtungen oder Zwischennutzungen. Eine dauerhafte Verbindung mit dem Fundament hebt diese Einstufung in der Regel auf.
Welche GEG-Anforderungen gelten bei dauerhafter Wohnnutzung?
Bei dauerhafter Wohnnutzung gilt das Gebäudeenergiegesetz (GEG). Unsere Serienwerte von 0,19 W/m²K für Wände und Dächer liegen innerhalb der Anforderungen für Neubauten.
Welche Unterlagen liefern wir mit?
Zu jedem Modul gehören Statiknachweise für den Rahmen, Datenblätter der Paneele, Elektro- und Sanitärschemata sowie ein Fundamentplan mit allen Auflagerpunkten.
Wichtig
Diese Angaben dienen der Orientierung und ersetzen keine Auskunft der zuständigen Bauaufsichtsbehörde. Verbindlich ist stets die am Aufstellort geltende Landesbauordnung.
Weiter
Technische Vorgaben aus Ihrem Leistungsverzeichnis?
Wir rechnen den Aufbau auf Ihre Vorgabe durch und liefern die Nachweise mit.
